YJG型立式單級單吸離心清水泵

水泵介紹：

YJG型立式單級單吸渦殼式離心清水泵，系YJ型泵的結構改進型，適用于大型火力發電廠、工礦、城市和農田建設的給排水工程。

應用范圍：；

流量Q：m3/h，揚程H：m；

水泵材質：；

常見型號：YJG44P；

進口口徑：mm，出口口徑：mm；

工作壓力：MPa，工作溫度：℃；

水泵說明書下載

【性能特點】

【工作原理】

YJG型立式單級單吸渦殼式離心清水泵用來輸送不含固體顆粒的清水或物理及化學性質類似于清水的其它液體，被輸送液體的溫度不超過50℃。

參數范圍：
流量Q 1.0～6.8m3/s
揚程H 13.1～63m

型號說明：
YJG44P左—22JA
YJG——立式單級單吸渦殼式離心清水泵
44——吸入口徑(mm)被25除所得的數，即44表示泵吸入口徑為1100mm
P——表示泵底座結構的改變
左——從電機往泵看，葉輪順時針方向旋轉，逆時針方向旋轉時不加標志
22——泵比轉數被10除所得的數
J——泵轉速改變標志
A——葉輪直徑改變標志，用A、B、C……表示，葉輪模型區別用Ⅰ、Ⅱ……表示。

結構型式：
該泵為立式安裝，吸入口垂直向下，吐出口水平伸出。機組安裝為泵、電機直聯安裝型式;密封為填料密封，軸承采用滾動軸承,葉輪的軸向固定采用哈夫鎖環結構,聯軸器采用可調型剛性聯接,葉輪為平衡肋結構,軸向力由電動機承受。

旋轉方向：
從電動機往泵看，泵逆時針方向旋轉。如要求泵順時針方向旋轉時，在原型號中加“左”以示區別，性能參數保持不變，如：(YJG36左—××)。

主要零件材質：
葉輪：ZG310-570/ZG1Cr13Nil/ZG0Cr13Ni4Mo。

密封環：ZG2Cr13
軸：45
泵殼：鑄鐵

成套范圍：成套供應泵、電動機和底座。
用戶在訂貨時，請注明葉輪材質。若對泵、電動機有特殊要求時，可與本公司協商有關技術要求。

【核心配件】

泵殼

軸套

密封環

泵軸

葉輪

(注意：YJG型立式單級單吸離心清水泵型號的水泵配件實物圖和此圖存在外觀、大小、尺寸、材質等的區別)

【配件選擇】

1、中國標準GB, HG和德國標準DIN； 2、美國標準ANSI, ASME； 3、日本標準JIS；	1、鑄鋼；2、不銹鋼; 3、鑄鐵； 4、銅合金;
1、機械密封(含平衡型單端面、雙端面密封)； 2、填料密封；	1、根據用戶的要求和泵的技術條件，可提供； 2、滾動和滾動軸承；
1、彈性柱銷式聯軸器； 2、金屬膜片式聯軸器； 3、爪形聯軸器； 4、梅花形聯軸器；	1、鑄造型和鋼焊接結構任選； 2、帶集液槽的結構可選； 3、獨立底座； 4、公共底座；

更多參數【性能參數】

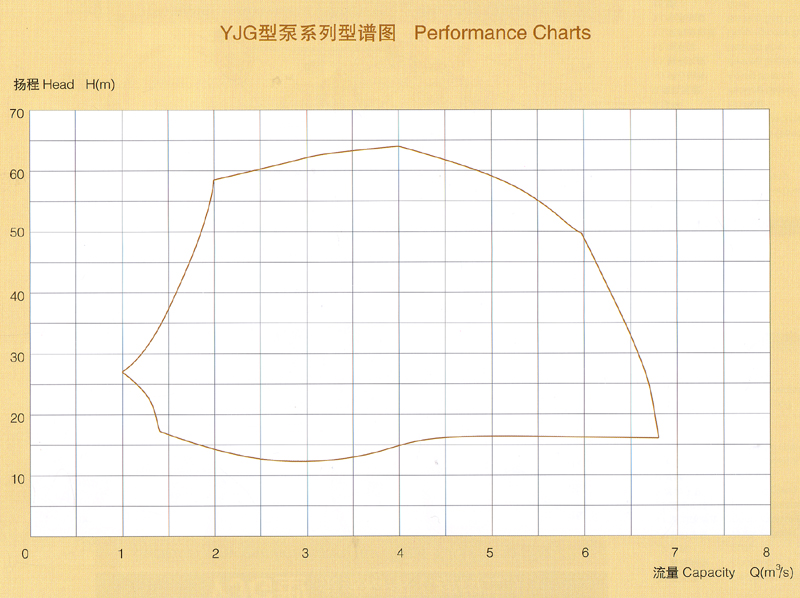

YJG型立式單級單吸離心清水泵型譜圖

參數型號	流量 Q	揚程 H	轉速 n	軸功率 Pa	配帶電動機		效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	流量 Q	揚程 H	轉速 n	軸功率 Pa	功率	型號	效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	m3/s	m	r/min	kw	kw	型號	%	m	mm	mm	T
YJG32-20	1.38 1.5 1.7	34 31.5 26	585	523 532 516	630	YL630-10/1180-1	88.0 87.0 84.0	5.8 6 7	905	800 800	16
YJG32P-22	1.03 1.25 1.4	27.4 23 19	590	315 324 326	450	YL500-10	87.0 86.8 80.0	5.8 6.0 7.0	819	800 800	16
YJG36-23	2 2.36 2.75	33.8 30 25	495	790 805 795	1000	YL1000-12/1730-1	84.0 86.8 80.0		1070	900 800	21.5
YJG36-23A	1.97 2.35 2.73	31 27 22	495	713 722 708	1000	YL1000-12/1730-1	84.0 87.0 85.0		1030	900 800	215
YJG36-23B	1.94 2.25 2.5	28.2 25 22	495	637 639 628	1000	YL1000-12/1730-1	84.5 86.2 85.8		990	900 800	21.5
YJG36-23JA	1.9 2.2 2.4	23.4 21.5 20	425	513 533 547	630	YKSL630-14/1060 -1	85.0 87.0 86.0		1040	900 800	21.5
YJG36-26	2.1 2.38 2.5	21 18 16.8	495	497 493 490	630	YL630-12/1430-1	87.0 85.5 84.0	6.7 6.9 7.2	980	900 800
YJG36-26A	1.6 2.11 2.38	22.8 18 14	495	428 427 390	500	YLST-560-12	83.6 87.0 83.8	5.7 6.56 7.2	938	900 800
YJG40-15	2 3 3.7	58.5 51.7 39.5	495	1349 1710 1706	2000	YL2000-12/2150-1	85.0 88.9 84.0		1300	1000 800	27.5
YJG40-15A	1.86 279 3.44	50.6 44.7 34.1	495	1092 1383 1377	1600	YL1600-12/2150-1	84.5 88.4. 83.5		1215	1000 800	27.5
YJG44P-22	2.64 3 3.7	31.5 30 25.6	425	963 997 1034	1250	YL1250-14/1730-1	84.5 88.5 90.0	6.2 6.5 7.3	1233	1100 900	27
YJG44P-22JA	2.55 3.05 3.67	21.3 18.5 13.1	370	626 631 615	800	YL800-16/1730-1	85.0 88.0 76.6	5 5.3 5.8	1200	1100 900	27
YJG48-15	3.25 4.17 5	63 59.5 52.5	495	2439 2719 2826	3200	YL3200-12/12150-1	82.3 89.4 91.5	9.7 11 12.4	1440	1200 1000
YJG48-15A	3 3.88 4.65	54.5 51.4 45.4	495	1956 2199 2287	2500	YL2500-12/2150-1	81.8 88.9 90.5	9.5 10.7 11.8	1345	1200 1000
YJG48-20	3.47 4.17 5	52 48.5 42.2	495	2157 2330 2455	2500	YL2500-12/2150-1	82.0 85.0 84.3	12.3 14.3 16.8	1320	1200 1000
YJG48-20J	2.6 3.11 3.74	29 27.1 23.6	370	912 985 1037	1250	YL1250-16/2150-1	81.0 84.0 83.2	11.9 13.2 15.2	1320	1200 1000
YJG48-20Ⅰ	4.0 5.1 5.8	64 58 51	500	2852 3225 3278	3500	TL3500-12/2150	88.0 90.0 89.0	9.1 10.3 11.8	1400	1200 1000	28
YJG48-20ⅠA	3.4 5.64 6.55	60 47.1 32	500	2632 2989 2636	3500	TL3500-12/2150	76.3 87.1 78.0	6.4 7 7.7	1358	1200 1000	28
YJG48-22	3.28 3.8 4.51	30.1 27 20.7	370	1101 1119 1086	1600	YL1600-16/2150-1	87.9 89.9 84.1	9 9.1 9.2	1350	1200 1000
YJG48-23	3.94 5.28 5.56	35.1 28.2 26.2	370	1631 1687 1683	2000	YL2000-16/2150-1	82.8 86.5 84.0	5.8 7 7.4	1468	1200 1000
YJG48-25	3.5 4.2 5.11	29 26.8 18.5	370	1170 1270 1245	1600	YL1600-16/2150-1	83.5 86.5 82.0	9.8 11.3 12.4	1304	1200 1000
YJG48-26Ⅰ	3 3.7 4.5	28.5 24.1 19.2	370	998 992 1033	1250	YL1250-16/2150-1	84.0 88.3 82.0	7.3 8 9.4	1340	1200 1000
YJG48-26ⅠA	2.96 3.55 4.44	25.1 22.4 14.6	370	866 891 831	1000	YL1000-16/2150-1	84.0 87.5 76.5	7.2 7.9 9.2	1304	1200 1000
YJG48-26Ⅱ	3.5 4.5 5.5	30.8 28.7 21.9	370	1273 1447 1431	1600	YL1600-16/2150-1	83.0 87.5 82.5	7.8 9.5 11.5	1373	1200 1000
YJG48-26ⅡA	3 3.6 4.4	23.3 21.5 16.4	370	829 891 908	1000	YL1000-16/2150-1	82.7 85.2 77.9	7.2 8 9.3	1232	1200 1000
YJG48-28	3.25 4.14 4.47	44.2 36.3 30.3	495	1602 1637 1579	2000	YL2000-12/2150-1	87.9 90.0 84.1	10.6 11.5 12.5	1250	1200 1000
YJG48-28A	3.12 3.98 4.3	40.8 33.5 27.9	495	1416 1444 1400	2000	YL2000-12/2150-1	88.0 90.5 84.0	10.5 11.1 11.8	1200	1200 1000
YJG48-28J	2.43 3.1 3.35	24.7 20.3 16.9	370	669 684 659	1000	YL1000-16/1730-1	87.9 90.0 84.1	6.9 7.4 8	1250	1200 1000
YJG48-30	4 5 5.8	24.6 21.5 16.6	370	1212 1240 1180	1600	YL1600-16/2150-1	79.6 85.0 80.0	9 9.7 10.5	1345	1200 1000
YJG48-35Ⅰ	3.25 4.56 5.49	32.8 25 19.4	495	1208 1228 1159	1600	YL1600-12/2150-1	86.5 91.0 90.0	10.6 12.4 14.7	1247	1200 1000
YJG48-35Ⅱ	3.6 5 5.85	31.6 25.7 19.4	370	1355 1465 1391	2000	YL2000-16/2150-1	82.3 86.0 80.0	6.3 7.6 8.6	1508	1200 1000
YJG48-35ⅡA	3.85 5 5.6	28.8 23 18.2	370	1309 1334 1241	1600	YL1600-16/2150-1	83.0 84.5 80.5	7.9 9 9.7	1470	1200 1000
YJG48-36	4.9 5.9 6.4	33.2 28 25.1	495	1873 1859 1858	2000	YL2000-12/2150-1	85.2 87.2 84.8	9.8 11.1 11.6	1321	1200 1200	22.9
YJG48-40	5.0 5.6 6.0	24 22 20.8	370	1384 1373 1406	1600	YL1600-16/2150-1	85.0 88.0 86.0	6.4 6.78 7.17	1460	1200 1200	24.4
YJG48P-40	5.0 5.6 6.0	24 22 20.8	370	1384 1373 1406	1600	YKSL1600-16/1730 -1	85.0 88.0 86.0	6.4 6.78 7.17	1460	1200 1200	24.4
YJG48-45	5.3 5.7 6.0	22 19 16	495	1356 1249 1148	1600	YL1600-12/1730	86.0 85.0 83.0	8.9 9.7 10.2	1213	1200 1200	24.4
YJG48-50	6.0 6.5 6.8	21 18 16	495	1453 1333 1262	1600	YL1600-12/1730	85.0 86.0 84.5	8.4 9.2 10	2181	1200 1200	24.4
